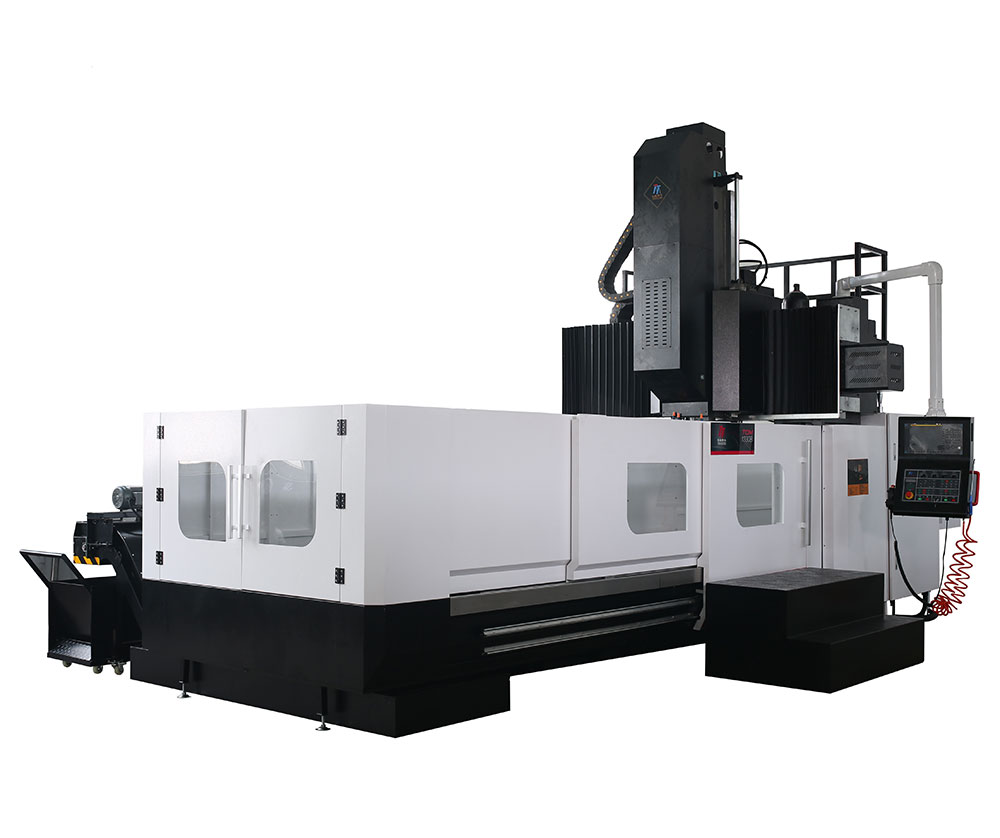

本系列机床适用于汽车、摩托车、航空航 天、印刷机械、纺织机械、冶金、石化、机 车、模具等行业大、中型墙板类、机架类、箱 体类等零件加工及模具制造。
机床结构采用FEA有限元分析设计，合理的结构强度及加强筋的搭配并采用世界顶级工艺，经多重人工时效 处理，刚性高，组织稳定，永久确保品质。
主机与世界龙门顶级品牌一西班牙尼古拉斯同线生产。
氮液平衡系统，提升Z轴的稳定性。
主轴，主轴箱内以筋骨强化结构，选配德国进口ZF减速器或齿轮箱，输出扭矩高，提供低速重切削及高速 精切削能力，加工范围广。
加宽滑道，机头中心紧靠于横梁导轨面缩短力矩，既能达到最佳的运动精度又能满足实际重切的要求。
防屑护罩使用斜面高张力钢板，滑轮式支撑，耐久不变形，切削液易于排至两侧排屑槽。
三轴均可选配进口光栅尺，动态性能好，运动可靠性高，每项指标均处于国际领先水平，组成的全闭环反 馈系统最大程度的减少了传动机构所产生的传动误差、高速运转时所产生热变形误差，提高了机床的稳定性 和加工精度。
以上各款机型均可选配各种自动角铣头实现五面体加工功能。
以上各款机型均可选配进口A、C轴实现五轴联动加工功能。
机床配有自动排屑系统，排屑方便。
项 目 | 单位 | TOM-1012B | TOM-1014B | TOM-10168 | TOM-1018B | TOM-10208 | |
工作台尺寸 | mm | 900*1400 | 900*1600 | 900*1800 | 900*2000 | 900*2200 | |
X轴行程 | mm | 1200 | 1400 | 1600 | 1800 | 1800 | |
Y轴行程 | mm | 1100 | 1100 | 1100 | 1100 | 1100 | |
Z轴行程 | mm | 800 | 800 | 800 | 800 | 800 | |
龙门宽度 | mm | 1100 | 1100 | 1100 | 1100 | 1100 | |
主轴端面至工作合面距离 | mm | 140-940 | 140-940 | 140-940 | 140-940 | 140-940 | |
T型槽(数目-尺寸间距) | mm | 7-22*125 | 7-22*125 | 7-22*125 | 7-22*125 | 7-22*125 | |
刀西号 | / | BT50 | BT50 | BT50 | BT50 | BT50 | |
刀库容量 | piece | 32 | 32 | 32 | 32 | 32 | |
换力时间(力对力) | 5 | 8 | 8 | 8 | 8 | 8 | |
刀具最大直径(满刀/答空) | mm | 0125/0250 | 0125/0250 | 0125/0250 | 0125/0250 | 0125/0250 | |
刀具最大长度 | mm | 300 | 300 | 300 | 300 | 300 | |
刀具最大重量 | kg | 15 | 15 | 15 | 15 | 15 | |
主轴最高转速 | rpm | 8000 | 8000 | 8000 | 8000 | 8000 | |
主轴电机功率 | KW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |
快速移动速度 | X、Y | m/min | 15 | 15 | 15 | 15 | 15 |
Z | 15 | 15 | 15 | 15 | 15 | ||
最大进给速度 | m/min | 5 | 5 | 5 | 5 | 5 | |
定位精度 | GB | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 |
JIS | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ||
重复定位精度 | GB | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
JIS | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ||
气源 | L/min | 600 | 600 | 600 | 600 | 600 | |
数控系统 | FANUC、SIEMENS | ||||||
工作台最大承重 | 16 | 18 | 2 | 2.2 | 24 | ||
机床重量 | 约 | 11.5 | 12 | 12.5 | 13 | 13.5 | |
