2015年，日本庄田铁工株式会社经过长达3年的考察与交流，与常州创胜特尔签署战略合作协议。指定创胜特尔为中国大陆地区生产“SHODA”品牌的高速立式加工中心的唯一指定生产厂。
2020年底，日本庄田铁工株式会社启动“SHODA”品牌的高速立式加工中心的销往日本、欧美及全球的战略销售模式，目前以接洽数十家日本企业。

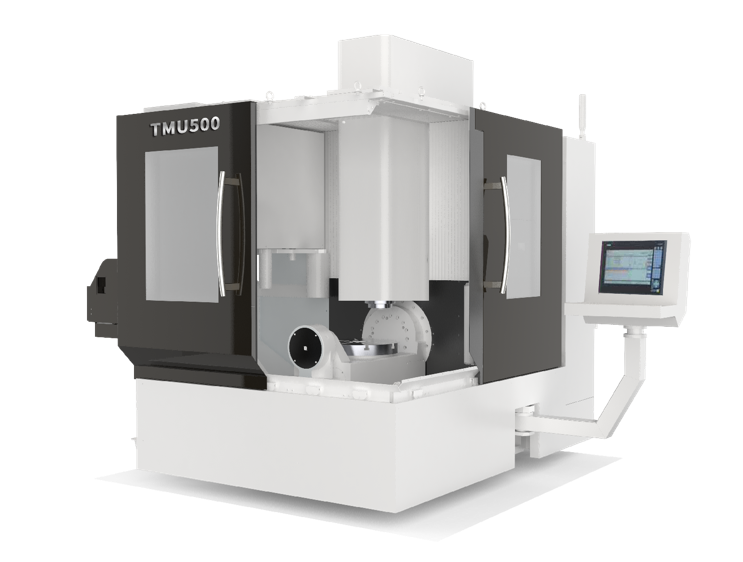

五轴加工中心是本公司精心设计制造的高端产品，机床设计新颖，外观的总体结构美观大方。机床的各项精度稳定，性能可靠，操作方便灵活。
该机床是应用世界先进技术、最新构思设计开发的高端五轴数控机床，主要用于中小型叶轮、2D或3D复杂曲面的凸轮、箱体等盘状类零件加工。适用于机械、航空、汽车、医疗器械、模具、能源和发电以及机械工程等行业，满足用户以中小批量生产为目标、以高性价比和高可靠性的要求。
项目 | TMU170T | TMU320T | TMU650T | |
工作台 | 工作台尺寸 | φ170mm | φ400mm | φ650mm |
T型槽（数目-尺寸*间距） 仅参考，实际以客户选配转台的参数为准 | 4-12×90°（发散型） | 8-14×45°（发散型） | 5-14*100mm | |
工作台承重 | 50Kg | 200Kg | 300Kg | |
三轴 （X/Y/Z） | 三轴行程 | 600/200/300mm | 800（左460，右340）/360/400mm | 820（左500，右320）/520/500mm |
主轴中心至立柱导轨面距离 | 140mm | 183.5mm | 187mm | |
主轴端面至工作台面距离 | 80-380mm | 150-550mm | 150-650mm | |
三轴快速移动速度 | 30m/min | 36m/min | 36m/min | |
三轴最大进给速度 | 15m/min | 15m/min | 15m/min | |
线轨规格 | 滚珠30型 | 滚柱35型 | 滚柱45型 | |
滚珠丝杠 | C3级 3210 | XY：C3级 4012 Z：C3级3212 | C3级 4012 | |
机床精度 | 定位精度 | GB 0.008mm JIS ±0.004mm | ||
重复定位精度 | GB 0.006mm JIS ±0.003mm | |||
主轴系统 | 主轴最高转速 | 直连20000rpm/min | 直连12000rpm/min | 直连12000rpm/min |
主轴锥孔 | BT30-100 | BT40-120 | BT40-150 | |
主轴电机功率 | 3.7/5.5KW | 7.5/11KW | 9KW | |
刀库 | 刀库型式/容量 | 圆盘式/20T | 圆盘式/24T | 圆盘式/24T |
换刀时间（刀对刀） | 1.8S | 2.4S | 2.4S | |
刀具最大直径（满刀/邻孔） | φ65/φ120mm | φ80/φ120mm | φ80/φ120mm | |
刀具最大长度/重量 | 200mm/5Kg | 300mm/8Kg | 300mm/8Kg | |
数控系统 | 数控系统 | 西门子/FANUC | ||
其他 | 机床重量 | 约4.5T | 约8T | 约11T |
排屑方式 | 链式排屑 | 链式排屑 | 链式排屑 | |
